Poutres en H-ASTM A992possèdent plusieurs caractéristiques notables. En termes de résistance, ils présentent des résistances élevées à l'élasticité et à la traction, avec une limite d'élasticité typique d'au moins 345 MPa.

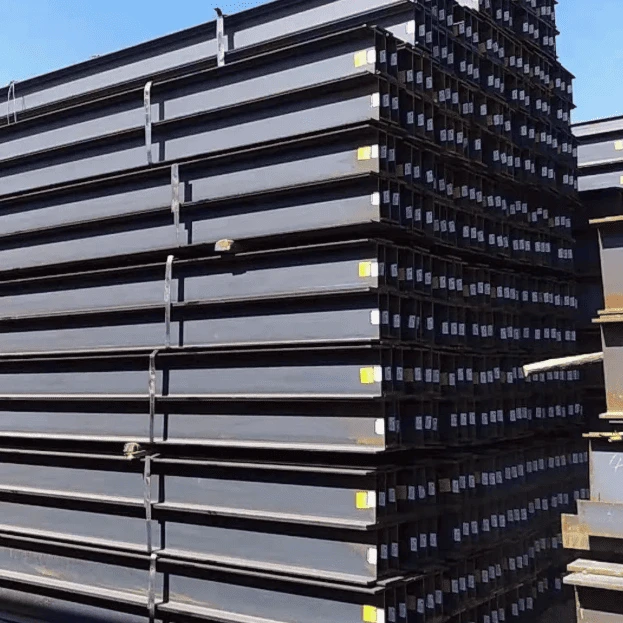

Poutres en H-ASTM A992
Cela leur permet de résister à des charges importantes, ce qui les rend adaptés aux-structures de bâtiments, ponts et autres projets d'ingénierie-à grande échelle.

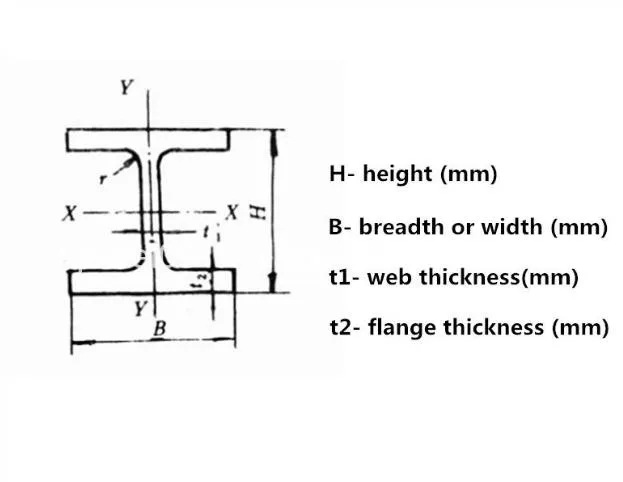

A992 Poutre en H-(ou poutre à larges ailes) est un profilé en acier de construction en forme de lettre "H" en coupe transversale-. Sa géométrie offre d'excellentes performances de flexion et de portance-dans les directions verticale et horizontale. Les dimensions clés sont les suivantes :
H – Hauteur (mm) :Dimension verticale globale de la poutre, mesurée du haut de la semelle supérieure au bas de la semelle inférieure. Cela détermine la capacité de flexion de la poutre le long de l’axe fort.
B – Largeur ou Largeur (mm) :La largeur horizontale des brides. Une bride plus large augmente la stabilité latérale et aide à résister aux forces de flexion et de cisaillement.
t1 – Épaisseur de l'âme (mm) :L'épaisseur de la section centrale verticale (l'âme) reliant les deux semelles. L'âme résiste aux forces de cisaillement et contribue à maintenir la rigidité globale de la poutre.
t2 – Épaisseur de la bride (mm) :L'épaisseur des brides horizontales supérieure et inférieure. Des ailes plus épaisses améliorent la résistance à la flexion de la poutre et la répartition des charges sur la section.
Composition chimique de la poutre en H ASTM A992-
| Élément | Max / Plage (%) |
|---|---|
| Carbone (C) | 0.26 |
| Manganèse (Mn) | 1.0 – 1.5 |
| Silicium (Si) | 0.40 |
| Soufre (S) | 0.05 |
| Phosphore (P) | 0.04 |
| Cuivre (Cu) | 0.20 |
| Nickel (Ni) | 0.40 |
| Chrome (Cr) | 0.40 |
| Molybdène (Mo) | 0.15 |
Assure une résistance et une ténacité élevées tout en répondant aux normes ASTM A992/A992M.
Propriétés physiques et mécaniques de la poutre en H ASTM A992 -
| Propriété | Valeur |
|---|---|
| Limite d'élasticité minimale (Fy) | 50 ksi (≈345 MPa) |
| Résistance à la traction (Fu) | 65 à 100 ksi (≈448 à 690 MPa) |
| Allongement (L0=8") | Supérieur ou égal à 18% |
| Densité | 7,85 g/cm³ |
| Module élastique (E) | 29 000 ksi (≈200 GPa) |
| Module de cisaillement (G) | ≈11 200 ksi (≈77 GPa) |
| Température d'impact Charpy | -50 degrés F (≈-45 degrés) |
Convient aux-immeubles de grande hauteur, aux ponts, aux installations industrielles et aux applications structurelles-à lourdes charges.
ASTM A992 H-Tableau des tailles de poutres (W-Poutres de forme)
| Désignation du faisceau | Hauteur H (po/mm) | Largeur de bride B (po/mm) | Épaisseur de l'âme t_w (po/mm) | Épaisseur de bride t_f (po/mm) | Poids (lb/pied / kg/m) |
|---|---|---|---|---|---|
| W8×10 | 8.11 / 206 | 4.06 / 103 | 0.23 / 6 | 0.31 / 8 | 10 / 14.9 |
| W8×13 | 8.03 / 204 | 4.00 / 102 | 0.31 / 8 | 0.41 / 10 | 13 / 19.3 |
| W10×12 | 10.06 / 256 | 4.06 / 103 | 0.26 / 7 | 0.36 / 9 | 12 / 17.9 |
| W10×15 | 10.04 / 255 | 4.02 / 102 | 0.31 / 8 | 0.41 / 10 | 15 / 22.3 |
| W12×14 | 12.22 / 311 | 6.50 / 165 | 0.26 / 7 | 0.38 / 10 | 14 / 20.9 |
| W12×16 | 12.16 / 309 | 6.49 / 165 | 0.28 / 7 | 0.41 / 10 | 16 / 23.8 |
| W14×22 | 14.02 / 356 | 10.02 / 254 | 0.42 / 11 | 0.62 / 16 | 22 / 32.9 |
| W14×26 | 13.95 / 354 | 9.98 / 253 | 0.48 / 12 | 0.68 / 17 | 26 / 38.9 |
| W16×26 | 15.95 / 405 | 10.02 / 254 | 0.48 / 12 | 0.70 / 18 | 26 / 38.9 |
| W16×31 | 15.90 / 404 | 9.97 / 253 | 0.53 / 13 | 0.77 / 20 | 31 / 46.4 |
| W18×35 | 17.96 / 456 | 11.02 / 280 | 0.48 / 12 | 0.81 / 21 | 35 / 52.4 |
| W18×40 | 17.92 / 455 | 11.00 / 279 | 0.53 / 13 | 0.88 / 22 | 40 / 59.9 |
| W24×55 | 23.87 / 606 | 12.01 / 305 | 0.74 / 19 | 1.00 / 25 | 55 / 82.4 |
| W24×68 | 23.75 / 603 | 12.00 / 305 | 0.84 / 21 | 1.12 / 28 | 68 / 101.9 |
| W30×90 | 30.01 / 762 | 12.01 / 305 | 0.84 / 21 | 1.50 / 38 | 90 / 134.9 |
| W36×150 | 36.01 / 914 | 12.01 / 305 | 1.25 / 32 | 2.25 / 57 | 150 / 224.8 |
| W44×731 | 44.00 / 1118 | 16.00 / 406 | 1.12 / 28 | 3.00 / 76 | 731 / 1092 |
Quelles sont les caractéristiques de la poutre en H-A992 ?
Les poutres en H-ASTM A992 American Standard offrent de multiples avantages en termes de performances pour les projets de construction et d'ingénierie modernes :
1. Haute résistance :
La haute résistance des poutres en H A992-permet de réduire l'utilisation de l'acier, réduisant ainsi le poids propre-de la structure et améliorant la rentabilité globale-.
2. Excellente ténacité :
Les poutres en H-A992 présentent une bonne ténacité, conservant une forte résistance aux chocs même dans des environnements à basse-température. Cela les rend particulièrement adaptés aux bâtiments et aux structures situés dans les régions froides, contribuant ainsi à prévenir les fractures fragiles et à améliorer la sécurité.
3. Soudabilité supérieure :
L'acier offre une excellente soudabilité, adaptée à diverses méthodes de soudage telles que le soudage manuel à l'arc et le soudage sous protection gazeuse. Une bonne soudabilité garantit des joints de haute-qualité et améliore l'intégrité et la fiabilité globales de la structure.
4. Maniabilité :
Les poutres en H-A992 sont faciles à couper, percer, plier et traiter, répondant à diverses exigences de conception et de construction. Une précision dimensionnelle élevée et une qualité de surface élevée contribuent à garantir une installation précise et une structure esthétiquement saine.
5. Résistance à la corrosion :
Avec des traitements de protection contre la corrosion appropriés, les poutres en H A992- peuvent fonctionner de manière fiable dans des environnements difficiles, prolongeant ainsi la durée de vie de la structure.
Ces caractéristiques font des poutres en H ASTM A992-un matériau couramment utilisé et hautement fiable dans les secteurs de la construction et de l'ingénierie.
Besoin de poutres en acier A992 fiables et à haute résistance pour votre projet ? Contactez-nous dès aujourd'hui pour obtenir des spécifications, des devis et des solutions personnalisées !
Contactez-nous maintenant pour obtenir un devis pour poutres en H A992
Q : Quelles sont les propriétés mécaniques des poutres en acier A992 ?
A:A992 H-Les poutres en H ont une limite d'élasticité minimale de 345 MPa (50 ksi) et une résistance à la traction allant de 450 à 620 MPa (65 à 90 ksi). Cette haute résistance permet d'obtenir des sections transversales-plus petites, réduisant ainsi le poids structurel tout en conservant-la capacité portante et la stabilité.
Q : Quelle est la soudabilité des poutres en H -A992 ?
A:L'acier A992 a un équivalent à faible teneur en carbone, ce qui garantit une excellente soudabilité. Il peut être soudé à l'aide de techniques standards telles que SMAW, GMAW et FCAW, avec un préchauffage minimal ou un traitement thermique après-soudage requis, ce qui le rend idéal pour la construction sur-site.
Q : Qu'est-ce qui rend l'acier A992 adapté aux applications de charges sismiques ou dynamiques ?
A:L'acier présente une excellente ténacité et ductilité, lui permettant d'absorber et de dissiper l'énergie sous des charges dynamiques ou sismiques. Cela réduit le risque de rupture fragile et améliore la sécurité structurelle des immeubles de grande hauteur, des ponts et des installations industrielles.
Q : Les poutres en H-A992 peuvent-elles contribuer à la construction durable ?
A:Oui, l'acier A992 est 100 % recyclable et sa haute résistance permet des sections structurelles plus petites, réduisant ainsi l'utilisation de matériaux. Une fabrication et une construction efficaces, combinées à une longue durée de vie, en font un choix durable pour les projets de construction modernes.
Q : À quoi est équivalent l’acier A992 ?
A:L'ASTM A992 est actuellement le type d'acier le plus disponible pour les poutres structurelles à larges ailes-. L'institut technique de l'industrie décrit ainsi la norme : "ASTM A992 (Fy=50 ksi, Fu=65 ksi) est la spécification de matériau préférée pour les formes de brides larges-, ayant remplacéASTM A36 et A572 grade 50.
Q : Quelle est la résistance ultime de l’acier A992 ?
A:Limite d'élasticité à la traction, 345 MPa (50 ksi) ; résistance ultime à la traction,450 MPa (65 ksi); déformation jusqu'à rupture (parfois appelée allongement) dans une éprouvette de 200-mm-de longueur, 18 % ; déformation jusqu'à rupture dans un échantillon d'essai de 50 - mm de long, 21 %. L'ASTM A992 est actuellement le type d'acier le plus disponible pour les poutres structurelles à larges ailes.
