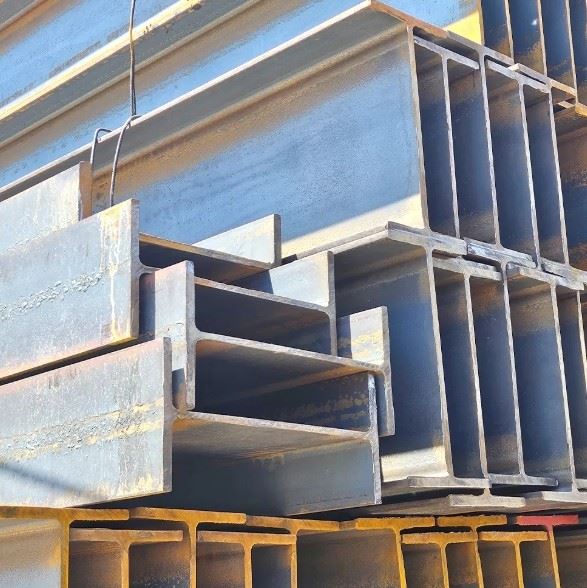

HEA HEB ACIER PROFIL H POUR S355J2 Structure acier
L'acier de profil S355J2 H est un acier structurel à faible résistance à haute résistance selon en 10025-2 23, équivalent à Q345D en Chine. HEA (faisceau de bride parallèle standard européen en H) et Heb (bride plus large, web plus épais) sont des profils standard sous EN.
HEA Profiles (par exemple Hea 100, Hea 200): Profils plus légers pour les charges moyennes (par exemple HEA 100 × 100 × 6 × 10).
Heb Profiles (par exemple HEB 200, HEB 300): Profils plus lourds pour les structures hautement chargées (par exemple HEB 300 × 300 × 20 × 30).
Plage d'épaisseur: 5–350 mm.
Longueur: jusqu'à 15, 000 mm (personnalisable).
Production de production et de qualité du profil de faisceau S355J2 H
Processus de fabrication: roulement à chaud, normalisation ou roulement thermomécanique.
Qualité de surface: adapté au soudage, à la coupe et à la flexion; Grade des tests à ultrasons (UT) disponibles.
Certification: conformément à EN 10025-2 et en 10210 (profils creux structurels).
Principaux avantages du profil en acier S355J2 H
Rapport de force / poids: adapté aux structures fortement chargées.
Dusitesse à basse température: performance fiable dans des conditions climatiques défavorables.
Soudabilité: compatible avec les techniques de fabrication standard.
| Désignation | Poids unitaire (kg / m) |
Seconde standard Dimension (mm) |
Zone de section (cm³) |
|||||
| W | H | B | t1 | t2 | r | A | ||
| HE100 | A | 16.7 | 96.0 | 100.0 | 5.0 | 8.0 | 12.0 | 21.24 |
| B | 20.4 | 100.0 | 100.0 | 6.0 | 10.0 | 12.0 | 26.04 | |
| M | 41.8 | 120.0 | 106.0 | 12.0 | 20.0 | 12.0 | 53.24 | |
| He120 | A | 19.9 | 114.0 | 120.0 | 5.0 | 8.0 | 12.0 | 25.34 |
| B | 26.7 | 120.0 | 120.0 | 6.5 | 11.0 | 12.0 | 34.01 | |
| M | 52.1 | 140.0 | 126.0 | 12.5 | 21.0 | 12.0 | 66.41 | |
| He140 | A | 24.7 | 133.0 | 140.0 | 5.5 | 8.5 | 12.0 | 31.42 |
| B | 33.7 | 140.0 | 140.0 | 7.0 | 12.0 | 12.0 | 42.96 | |
| M | 63.2 | 160.0 | 146.0 | 13.0 | 22.0 | 12.0 | 80.56 | |
| He160 | A | 30.4 | 152.0 | 160.0 | 6.0 | 9.0 | 15.0 | 38.77 |
| B | 42.6 | 160.0 | 160.0 | 8.0 | 13.0 | 15.0 | 54.25 | |
| M | 76.2 | 180.0 | 166.0 | 14.0 | 23.0 | 15.0 | 97.05 | |
| HE180 | A | 35.5 | 171.0 | 180.0 | 6.0 | 9.5 | 15.0 | 45.25 |
| B | 51.2 | 180.0 | 180.0 | 8.5 | 14.0 | 15.0 | 65.25 | |
| M | 88.9 | 200.0 | 186.0 | 14.5 | 24.0 | 15.0 | 113.3 | |
| HE200 | A | 42.3 | 190.0 | 200.0 | 6.5 | 10.0 | 18.0 | 53.83 |
| B | 61.3 | 200.0 | 200.0 | 9.0 | 15.0 | 18.0 | 78.08 | |
| M | 103 | 220.0 | 206.0 | 15.0 | 25.0 | 18.0 | 131.3 | |
| He220 | A | 50.5 | 210.0 | 220.0 | 7.0 | 11.0 | 18.0 | 64.34 |
| B | 71.5 | 220.0 | 220.0 | 9.5 | 16.0 | 18.0 | 91.04 | |
| M | 117 | 240.0 | 226.0 | 15.5 | 26.0 | 18.0 | 149.4 | |
| He240 | AA | 47.4 | 224.0 | 240.0 | 6.5 | 9.0 | 21.0 | 60.38 |
| A | 60.3 | 230.0 | 240.0 | 7.5 | 12.0 | 21.0 | 76.84 | |
| B | 83.2 | 240.0 | 240.0 | 10.0 | 17.0 | 21.0 | 106.0 | |
| M | 157 | 270.0 | 248.0 | 18.0 | 32.0 | 21.0 | 199.6 | |
| He260 | AA | 54.1 | 244.0 | 260.0 | 6.5 | 9.5 | 24.0 | 68.97 |
| A | 68.2 | 250.0 | 260.0 | 7.5 | 12.5 | 24.0 | 86.82 | |
| B | 92.9 | 260.0 | 260.0 | 10.0 | 17.5 | 24.0 | 118.4 | |
| M | 172 | 290.0 | 268.0 | 18.0 | 32.5 | 24.0 | 219.6 | |
| HE280 | AA | 61.3 | 264.0 | 280.0 | 7.0 | 10.0 | 24.0 | 78.02 |
| A | 76.4 | 270.0 | 280.0 | 8.0 | 13.0 | 24.0 | 97.26 | |
| B | 103 | 280.0 | 280.0 | 10.5 | 18.0 | 24.0 | 131.4 | |
| M | 189 | 310.0 | 288.0 | 18.5 | 33.0 | 24.0 | 240.2 | |
| HE300 | AA | 69.8 | 283.0 | 300.0 | 7.5 | 10.5 | 27.0 | 88.91 |
| A | 88.3 | 290.0 | 300.0 | 8.5 | 14.0 | 27.0 | 112.5 | |
| B | 117 | 300.0 | 300.0 | 11.0 | 19.0 | 27.0 | 149.1 | |
| M | 238 | 340.0 | 310.0 | 21.0 | 39.0 | 27.0 | 303.1 | |
| He320 | AA | 74.3 | 301.0 | 300.0 | 8.0 | 11.0 | 27.0 | 94.58 |
| A | 97.7 | 310.0 | 300.0 | 9.0 | 15.5 | 27.0 | 124.4 | |
| B | 127 | 320.0 | 300.0 | 11.5 | 20.5 | 27.0 | 161.3 | |
| M | 245 | 359.0 | 309.0 | 21.0 | 40.0 | 27.0 | 312.0 | |
| HE340 | AA | 78.9 | 320.0 | 300.0 | 8.5 | 115 | 27.0 | 100.5 |
| A | 105 | 330.0 | 300.0 | 9.5 | 16.5 | 27.0 | 133.5 | |
| B | 134 | 340.0 | 300.0 | 12.0 | 215 | 27.0 | 170.9 | |
| M | 248 | 377.0 | 309.0 | 21.0 | 40.0 | 27.0 | 315.8 | |
| He360 | AA | 83.7 | 339.0 | 300.0 | 9.0 | 12.0 | 27.0 | 106.6 |
| A | 112 | 350.0 | 300.0 | 10.0 | 17.5 | 27.0 | 142.8 | |
| B | 142 | 360.0 | 300.0 | 12.5 | 22.5 | 27.0 | 180.6 | |
| M | 250 | 395.0 | 308.0 | 21.0 | 40.0 | 27.0 | 318.8 | |
| He400 | AA | 92.4 | 378.0 | 300.0 | 9.5 | 13.0 | 27.0 | 117.7 |
| A | 125 | 390.0 | 300.0 | 11.0 | 19.0 | 27.0 | 159.0 | |
| B | 155 | 400.0 | 300.0 | 13.5 | 24.0 | 27.0 | 197.8 | |
| M | 256 | 432.0 | 307.0 | 21.0 | 40.0 | 27.0 | 325.8 | |
| He450 | AA | 99.8 | 425.0 | 300.0 | 10.0 | 13.5 | 27.0 | 127.1 |
| A | 140 | 440.0 | 300.0 | 11.5 | 21.0 | 27.0 | 178.0 | |
| B | 171 | 450.0 | 300.0 | 14.0 | 26.0 | 27.0 | 218.0 | |
| M | 263 | 478.0 | 307.0 | 21.0 | 40.0 | 27.0 | 335.4 | |
