Comment surveiller la déformation des parois moulées pendant leur construction ?

La surveillance de la déformation des parois de palplanches pendant la construction est un aspect essentiel pour garantir la sécurité et l'intégrité de tout projet impliquantPalplanches. En tant que fournisseur de palplanches, je comprends l’importance de ce processus. Dans ce blog, je partagerai quelques méthodes efficaces pour surveiller la déformation des parois de palplanches pendant la construction, en m'appuyant sur mon expérience dans l'industrie.

Comprendre l'importance de la surveillance des déformations

Avant d'aborder les méthodes de surveillance, il est essentiel de comprendre pourquoi la surveillance des déformations est si cruciale. Les murs de palplanches sont souvent utilisés dans divers projets de construction, tels que les murs de soutènement, les batardeaux et les structures riveraines. Toute déformation excessive peut entraîner une défaillance structurelle, ce qui peut entraîner des risques pour la sécurité des travailleurs sur place, des dommages aux propriétés adjacentes et des retards coûteux dans les projets. En surveillant les déformations, nous pouvons détecter rapidement les problèmes potentiels et prendre les mesures appropriées pour éviter qu’ils ne s’aggravent.

Types de déformation dans les murs de palplanches

Il existe plusieurs types de déformations qui peuvent survenir dans les murs de palplanches lors de la construction :

1. Déplacement latéral: C'est le type de déformation le plus courant, où les palplanches se déplacent horizontalement. Cela peut être causé par des facteurs tels que la pression du sol, les changements dans les eaux souterraines et les activités de construction.
2. Règlement vertical: Les palplanches peuvent également se tasser verticalement, ce qui peut affecter la stabilité globale du mur. Cela peut être dû à la consolidation du sol, à une charge inégale ou à la présence de couches de sol molles.
3. Flexion et flambage: Une pression latérale excessive ou une mauvaise installation peut provoquer la flexion ou le flambage des palplanches. Cela peut réduire considérablement la capacité portante du mur et compromettre son intégrité.

Méthodes de surveillance

1. Inclinomètres

Les inclinomètres sont des appareils utilisés pour mesurer l'inclinaison ou l'inclinaison d'un objet. Dans le cadre de murs de palplanches, des inclinomètres peuvent être installés à l'intérieur des palplanches ou dans le sol adjacent au mur. Ils fonctionnent en détectant les changements d’angle de l’instrument, qui peuvent se traduire par un déplacement latéral.

• Installation: Les caissons d'inclinomètres sont d'abord installés soit à l'intérieur de trous pré-percés dans les palplanches, soit dans des forages creusés dans le sol. La sonde inclinométrique est ensuite insérée dans le tubage et des mesures sont effectuées à intervalles réguliers pendant la construction.
• Avantages: Les inclinomètres fournissent des mesures précises et continues du déplacement latéral, permettant un suivi en temps réel du comportement du mur. Ils peuvent également détecter de petits changements de déplacement qui peuvent ne pas être visibles à l'œil nu.
• Limites: Le processus d'installation peut prendre du temps et être coûteux. De plus, les inclinomètres sont sensibles aux changements de température, ce qui peut affecter la précision des mesures.

2. Stations totales

Les stations totales sont des instruments de topographie capables de mesurer des angles et des distances avec une grande précision. Ils peuvent être utilisés pour surveiller la déformation des murs de palplanches en prenant des mesures régulières des positions des points de contrôle sur le mur.

• Installation: Les points de contrôle sont d'abord établis sur le mur de palplanches, et leurs positions initiales sont mesurées à l'aide de la station totale. Pendant la construction, la station totale est installée à un emplacement fixe et les positions des points de contrôle sont remesurées à intervalles réguliers.
• Avantages: Les stations totales sont relativement faciles à utiliser et peuvent fournir des mesures précises sur de longues distances. Ils peuvent également être utilisés pour surveiller plusieurs points de contrôle simultanément, permettant ainsi une évaluation complète de la déformation du mur.
• Limites: Les stations totales nécessitent une ligne de vue dégagée vers les points de contrôle, qui peut être obstruée par des engins de construction ou d'autres obstacles. De plus, des facteurs environnementaux tels que le vent et la température peuvent affecter la précision des mesures.

3. Jauges de contrainte

Les jauges de contrainte sont des appareils utilisés pour mesurer la déformation ou la déformation d'un matériau. Ils peuvent être fixés à la surface des palplanches pour surveiller les contraintes et déformations internes pendant la construction.

• Installation: Les jauges de contrainte sont collées à la surface des palplanches à l'aide d'une colle spéciale. Des fils sont ensuite connectés aux jauges de contrainte pour transmettre les signaux électriques à un enregistreur de données.
• Avantages: Les jauges de contrainte peuvent fournir des informations en temps réel sur les contraintes et déformations internes dans les palplanches, permettant une détection précoce de problèmes potentiels tels que la flexion ou le flambage.
• Limites: Les jauges de contrainte sont sensibles aux facteurs environnementaux tels que la température et l'humidité, qui peuvent affecter la précision des mesures. De plus, le processus d'installation nécessite une préparation et un calibrage minutieux de la surface.

4. Radar pénétrant dans le sol (GPR)

Le géoradar est une méthode de test non destructif qui utilise des ondes électromagnétiques pour imager le sous-sol. Il peut être utilisé pour détecter des changements dans les conditions du sol autour du mur de palplanches, qui peuvent indiquer une déformation.

• Opération: Une antenne GPR est déplacée le long de la surface du sol adjacente au mur de palplanches. L'antenne émet des ondes électromagnétiques qui pénètrent dans le sol et se réfléchissent sur les objets souterrains tels que les palplanches ou les couches de sol. Les ondes réfléchies sont ensuite détectées par l'antenne et traitées pour créer une image du sous-sol.
• Avantages: Le GPR peut fournir un moyen rapide et non invasif de détecter les changements souterrains, tels que les vides du sol ou les changements de densité du sol, qui peuvent être associés à la déformation des parois.
• Limites: La précision du GPR dépend des conditions du sol et de la profondeur des objets détectés. De plus, le GPR ne peut fournir qu'une image bidimensionnelle du sous-sol, ce qui peut ne pas être suffisant pour une analyse détaillée de la déformation du mur.

Notre rôle en tant que fournisseur de palplanches

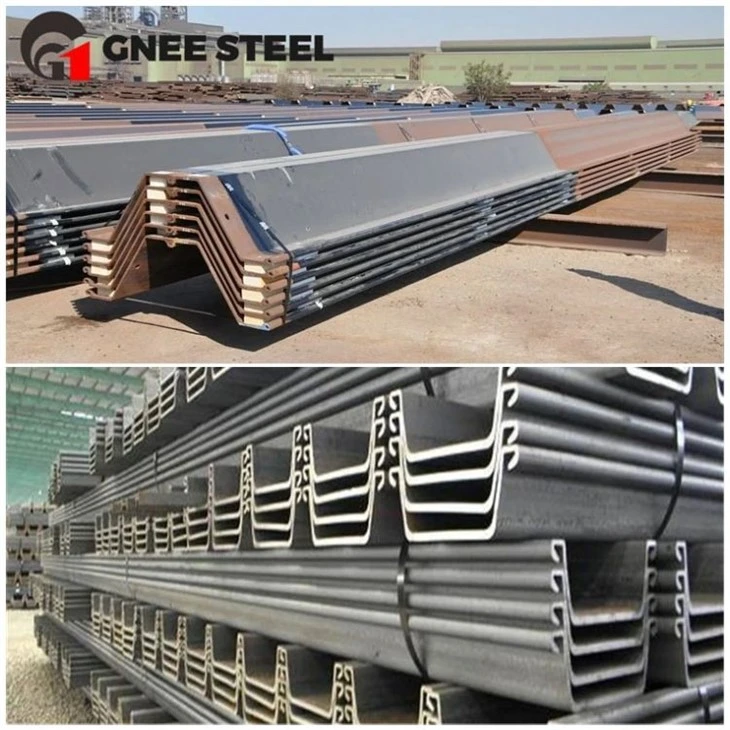

En tant que fournisseur de palplanches, nous jouons un rôle crucial pour assurer le succès du contrôle des déformations pendant la construction. Nous proposons une large gamme de produits de haute qualitéPalplanche laminée à chaudetPalplanche en acier en forme de Udes produits conçus pour répondre aux exigences spécifiques de chaque projet. Nos produits sont fabriqués à l'aide de techniques et de matériaux avancés, garantissant leur résistance et leur durabilité.

En plus de fournir des palplanches de haute qualité, nous offrons également un support technique à nos clients. Notre équipe d'experts peut vous fournir des conseils sur la sélection du type de palplanche approprié, des méthodes d'installation et des techniques de surveillance des déformations. Nous pouvons également aider à l'interprétation des données de surveillance et à l'élaboration de mesures d'atténuation appropriées si une déformation est détectée.

Importance d’une surveillance régulière et de l’analyse des données

Un contrôle régulier de la déformation des parois de palplanches est essentiel pour assurer la sécurité et la stabilité de l'ouvrage. Il ne suffit pas d’installer simplement l’équipement de surveillance et de collecter les données ; les données doivent être analysées régulièrement pour identifier toute tendance ou anomalie.

• Analyse des tendances: En analysant les données de surveillance au fil du temps, nous pouvons identifier des tendances dans la déformation de la paroi de palplanches. Par exemple, si le déplacement latéral augmente à un rythme constant, cela peut indiquer un problème lié aux conditions du sol ou à la conception du mur.
• Détection des anomalies: Une analyse régulière des données peut également nous aider à détecter des anomalies dans les données de déformation. Par exemple, une augmentation soudaine du déplacement latéral ou un changement significatif dans les valeurs de déformation peuvent indiquer une défaillance potentielle du mur.

Prendre des mesures basées sur les résultats du suivi

Une fois les données de surveillance analysées, des mesures appropriées doivent être prises en fonction des résultats. Si la déformation se situe dans les limites acceptables, la construction peut se poursuivre comme prévu. Cependant, si la déformation dépasse les limites autorisées, des mesures immédiates doivent être prises pour éviter d'autres dommages.

• Mesures d'atténuation: Selon la cause et la gravité de la déformation, plusieurs mesures d'atténuation peuvent être prises. Celles-ci peuvent inclure l'ajustement de la séquence de construction, l'ajout d'un support supplémentaire au mur ou la modification de la conception du mur.
• Communication: Il est important de communiquer les résultats de la surveillance et les mesures d'atténuation proposées à toutes les parties concernées, y compris le propriétaire du projet, l'entrepreneur et l'ingénieur de conception. Cela garantit que tout le monde est conscient de la situation et peut travailler ensemble pour résoudre le problème.

Conclusion

Le suivi de la déformation des parois de palplanches pendant la construction est un processus complexe mais essentiel. En utilisant une combinaison de différentes méthodes de surveillance, telles que des inclinomètres, des stations totales, des jauges de contrainte et un géoradar, nous pouvons détecter et surveiller avec précision la déformation du mur. En tant que fournisseur de palplanches, nous nous engageons à fournir des produits et un support technique de haute qualité pour garantir le succès de la surveillance des déformations dans chaque projet.

Si vous êtes impliqué dans un projet nécessitant des palplanches et souhaitez assurer un bon suivi des déformations pendant la construction, nous sommes là pour vous aider. Contactez-nous pour discuter des exigences de votre projet et découvrir comment nos produits et services peuvent répondre à vos besoins. Nous sommes impatients d’avoir l’opportunité de travailler avec vous et de contribuer au succès de votre projet.

Références

• Bowles, JE (1996). Analyse et conception des fondations. McGraw-Colline.
• Craig, RF (2004). Mécanique des sols. Presse sponsorisée.
• Broms, BB (1965). Résistance latérale des pieux dans des sols cohérents. Journal de la Division de la mécanique des sols et des fondations, 91(3), 27 - 63.
